ルースファイバードライヤー

I. はじめに

このルースファイバー乾燥機は従来の乾燥機の改良版であり、高度な自動化、簡単な操作、乾燥チェーンの幅広い調整可能な速度範囲、および高いエネルギー効率を特徴としています。

II.主な技術的特徴

1. 熱風リサイクルシステムと省エネダンパーを採用し、エネルギー効率とより均一な乾燥を確保します。

2. メインドライブチェーンは周波数変換速度調整を使用して、さまざまなルースファイバー乾燥プロセス要件に適応します。

3. 各乾燥室には独立した排気口があり、さまざまな作業条件に応じて排気量を調整でき、エネルギーを節約できます。

4. 乾燥室には独立した自動温度制御システムがあり、温度偏差が最小限に抑えられます。

5. 冷気が入口と出口から引き込まれ、乾燥後の繊維温度が均一になります。

6. フィルタースクリーンは掃除が簡単です。

Ⅲ．主な構成

1. メインゾーン: ルースファイバードライヤーは、乾燥ゾーン (3 つのコンパートメント) とトランスミッションコンパートメントの 2 つの部分に分かれています。

2.循環ファン：乾燥ゾーンの上部に15kWの循環ファンを設置し、庫内の空気循環をより効率化します。

3.気流分配：循環ファンには気流分配バッフルが装備されており、よりスムーズで均一な気流を確保し、乾燥品質を保証します。

4. 乾燥室スチールフレーム: 2.5 mm 標準角チューブを使用して構築されています。

5.温度制御：蒸気を制御する信頼性の高い空気圧ダイヤフラムバルブを装備し、乾燥室内の温度を効果的に安定に維持します。

6. ドレン：バイパスYバルブを備えた高性能逆バケット型ドレンを採用し、ドレンの効率的な再利用と蒸気の節約を可能にします。

7. 透過メッシュプレート：ステンレスメッシュ製。

8. 放熱フィン: 1 アルミニウム螺旋巻き設計を使用した 2 セットのコンパートメント。

9. 省エネダンパー：電動ダンパー（比例制御開度）を上部に設置し、温度に応じて開閉サイズをリアルタイムに調整し、エネルギー効率を高めます。

10. メッシュパネルの下のゴミの除去: 上部と下部のメッシュパネルの間に底板が取り付けられており、掃除や糸くずや毛羽立ちの収集が簡単です。

11. 各コンパートメントには可動スクリーンが装備されており、日常のメンテナンスと掃除が簡単です。

12. 駆動モーターには周波数変換器制御が装備されており、必要に応じて搬送速度を柔軟に調整できます。

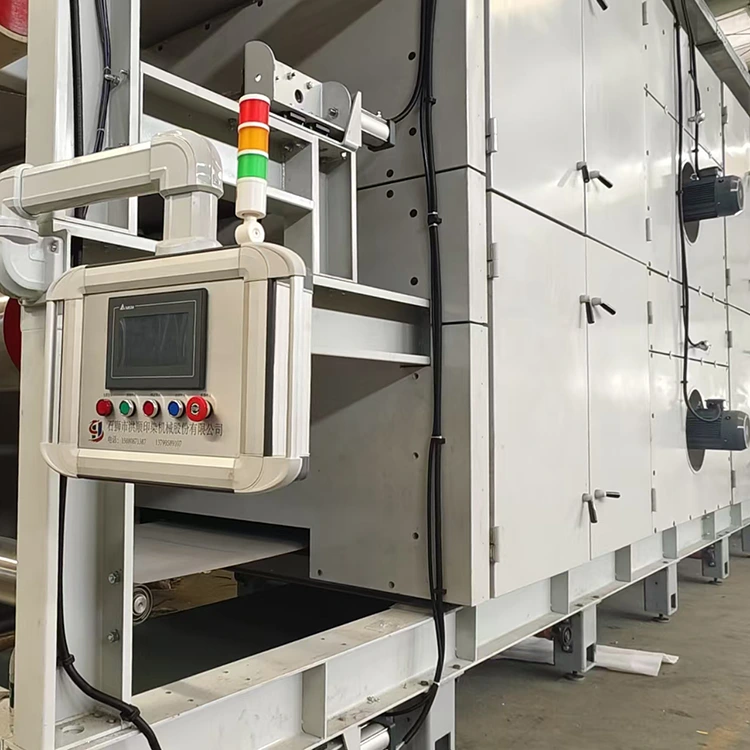

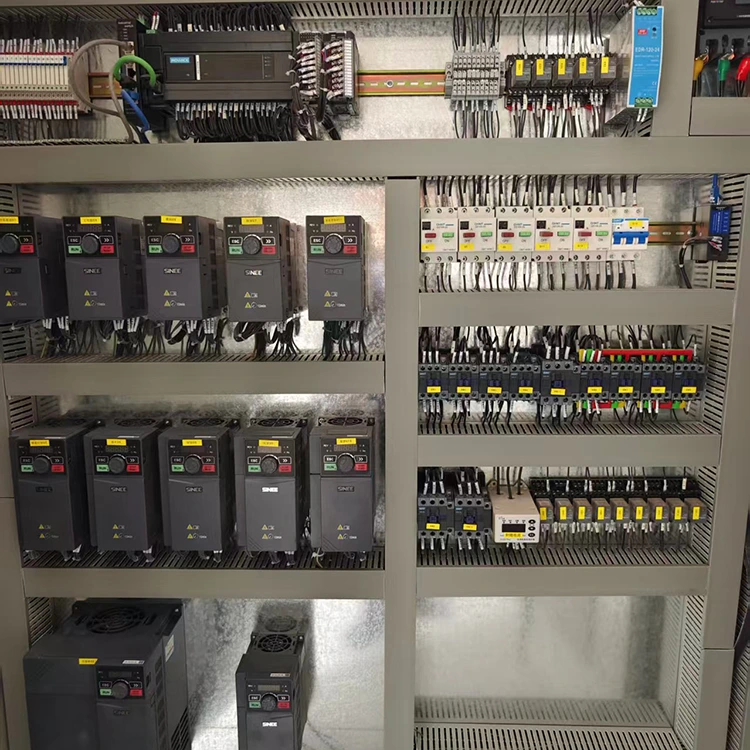

13. 電気制御: PLC 内蔵のタッチスクリーン制御により、簡単な操作と直感的な表示が可能です。

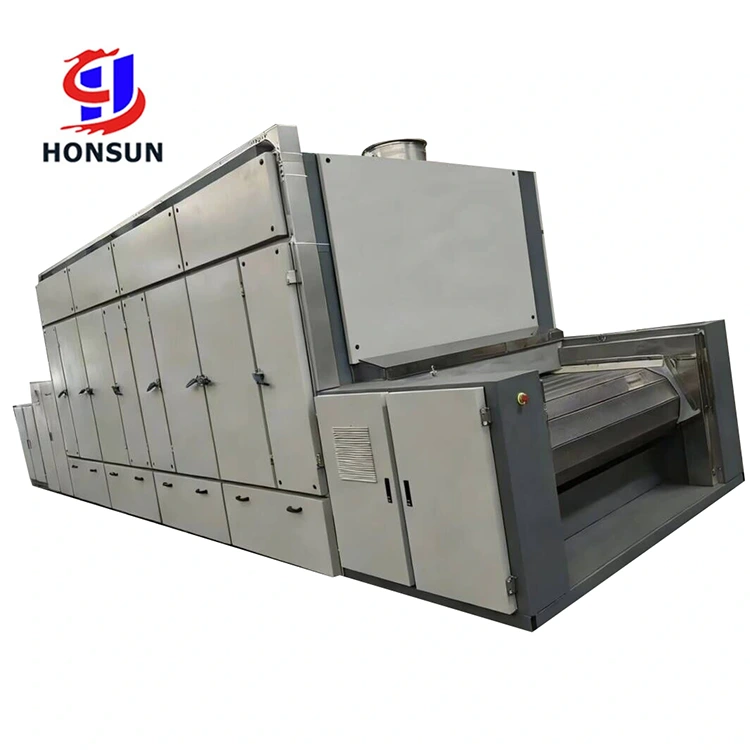

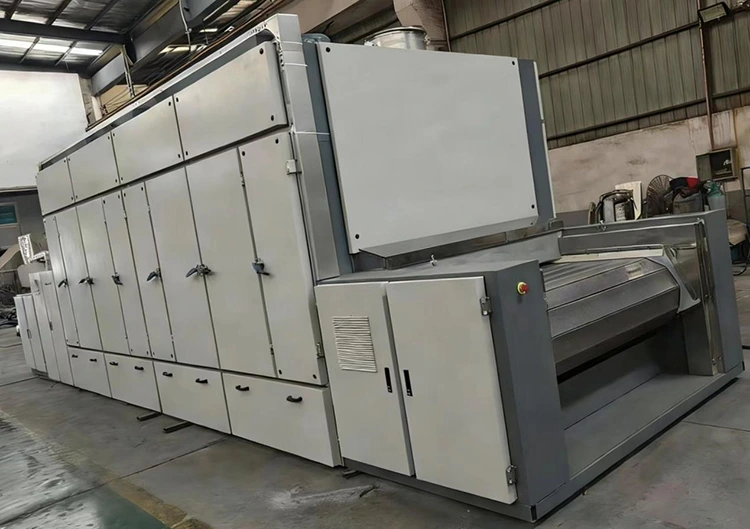

物理的な画像

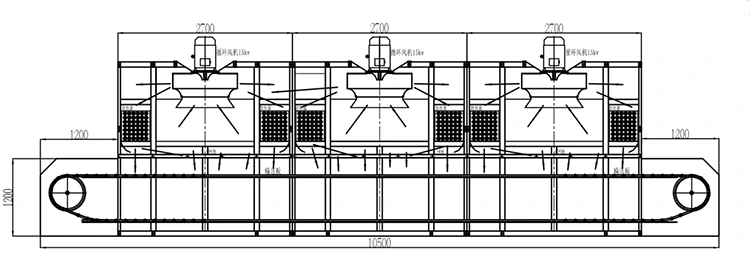

側面寸法図

正面寸法図
